支持的硬件
SenseCraft HMI 支持越来越多的 ePaper 显示设备。以下是按产品系列整理的完整兼容性概览。
| 设备 | 显示尺寸 | 颜色 | 分辨率 |
|---|---|---|---|
| reTerminal E1001 | 7.5” | 单色（4 级灰度） | 800×480 |
| reTerminal E1002 | 7.3” | 全彩（Spectra 6） | 800×480 |
| reTerminal E1003 | 10.3” | 单色（16 级灰度） | 1404×1872 |
| reTerminal E1004 | 13.3” | 全彩（Spectra 6） | 1200×1600 |
| XIAO ePaper DIY Kit EE02 | 13.3” | 全彩（Spectra 6） | 1200×1600 |
| XIAO ePaper DIY Kit EE03 | 10.3” | 单色（16 级灰度） | 1404×1872 |
| XIAO ePaper DIY Kit EE04 | 1.54”/2.13”/2.9”/4.2”/4.26”/5.83”/7.3”/7.5” | 因屏幕型号而异 | 因屏幕型号而异 |
| XIAO ePaper DIY Kit EE05 | 支持多种 24-pin ePaper 尺寸 | 因屏幕型号而异 | 因屏幕型号而异 |
| TRMNL 7.5” (OG) DIY Kit | 7.5” | 单色（4 级灰度） | 800×480 |
reTerminal E1001
Section titled “reTerminal E1001”
reTerminal E1001 配备 7.5 英寸 800×480 ePaper 显示屏，支持 4 级灰度。它能够提供清晰、易读的显示效果，同时保持极低功耗，非常适合对续航有较高要求的应用场景。
- 7.5 英寸单色 ePaper 显示屏，支持 4 级灰度
- 800×480 分辨率
- 超低功耗，电池续航更长
- 非常适合日历、待办事项和信息展示等以文本为主的应用
reTerminal E1002
Section titled “reTerminal E1002”
reTerminal E1002 配备 7.3 英寸 ACeP 全彩 ePaper 显示屏。它在保持超低功耗的同时，还能提供鲜艳的多色显示效果，非常适合需要清晰视觉区分的美观型应用。
- 7.3 英寸全彩 ePaper 显示屏，采用 ACeP 技术
- 800×480 分辨率
- 在保持低功耗的同时提供丰富色彩表现
- 适用于画廊展示、彩色仪表板和更注重视觉效果的应用
reTerminal E1003
Section titled “reTerminal E1003”
reTerminal E1003 是一款 10.3 英寸（1404×1872）16 级灰度 ePaper 显示设备，基于 ESP32-S3。它原生支持 SenseCraft HMI（无代码），并在 v1.1.2 固件中启用了触摸交互，同时仍兼容 Arduino 和 PlatformIO。未来更新还将支持开源触摸库和 ESPHome 驱动。
- 10.3 英寸单色 ePaper 显示屏，在 HMI 固件 v1.1.2 中支持触摸交互
- 16 级灰度，1404×1872 高分辨率
- 超低功耗，续航最高可达 6 个月
reTerminal E1004
Section titled “reTerminal E1004”
reTerminal E1004 配备 13.3 英寸全彩 ePaper 显示屏，基于 ESP32-S3。它支持 SenseCraft HMI 进行无代码仪表板设计和图像上传，同时完全兼容 Home Assistant、Arduino 和 ESP-IDF 开发。
- 13.3 英寸全彩 ePaper 显示屏
- 适合常亮场景，续航最高可达 6 个月
- 兼容 Home Assistant、Arduino 和 ESP-IDF
XIAO ePaper DIY Kit EE02
Section titled “XIAO ePaper DIY Kit EE02”| XIAO ePaper DIY Kit EE02 |
|---|
 |

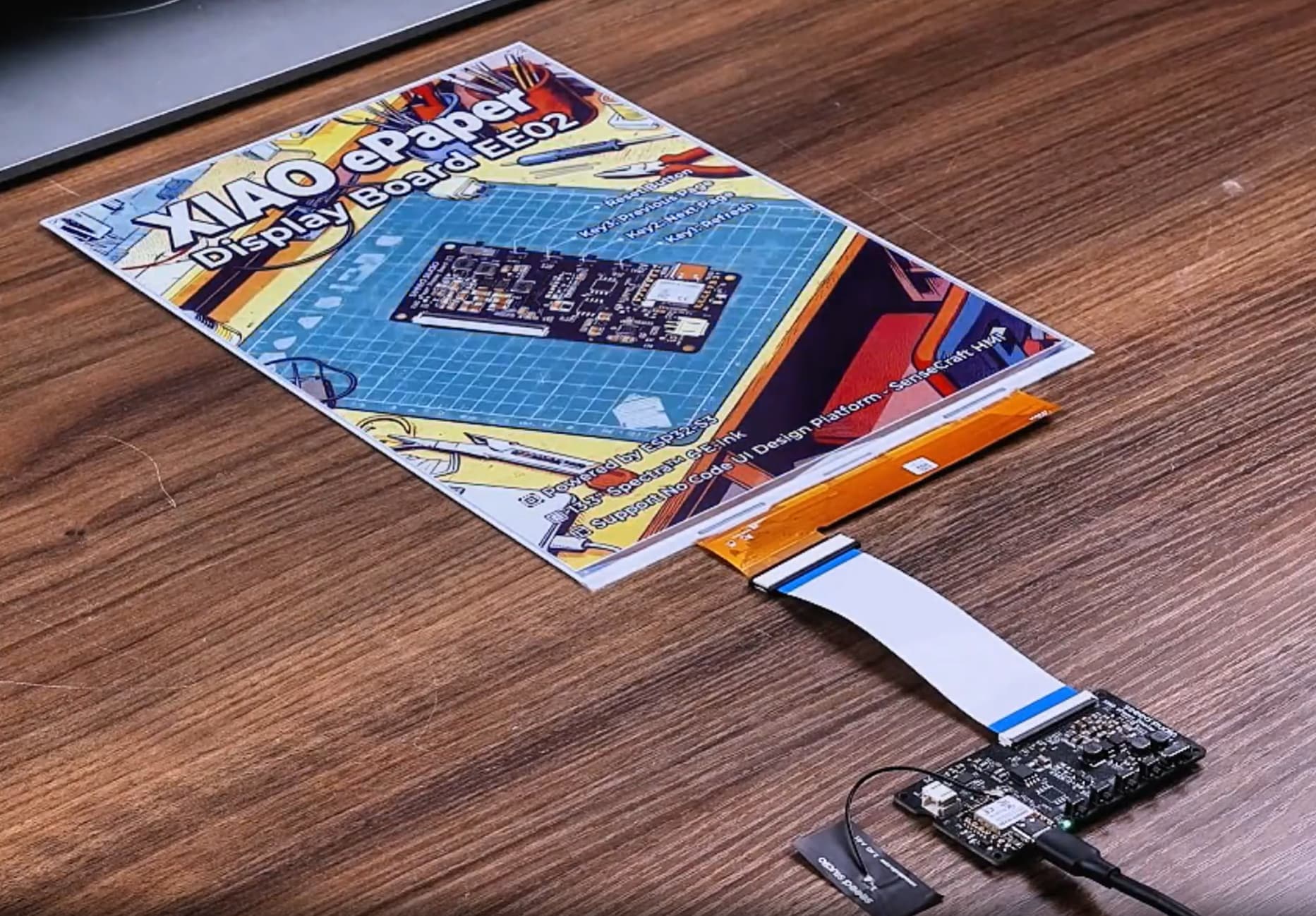

EE02 是一款高性能 ESP32-S3 驱动板，专为 13.3 英寸 E-Ink 显示屏优化。它集成了 Wi-Fi 和蓝牙，可在 IoT 应用中实现便捷的无线连接。EE02 简化了大尺寸显示屏的控制流程，并完整支持 SenseCraft HMI 平台，方便进行无代码内容管理。
- 高性能控制器：基于 ESP32-S3，具备强大的处理能力和无线连接能力
- 面向大尺寸屏幕优化：专为驱动 13.3 英寸 E-Ink 显示屏设计，稳定性高、显示清晰
- 无线连接：支持 Wi-Fi 和 Bluetooth 5.0（LE），便于远程数据更新和云端集成
- 低功耗设计：适合电池供电场景
- 丰富接口：包含 Type-C 供电/编程接口，以及适用于 E-Ink 屏幕的标准连接接口
XIAO ePaper DIY Kit EE03
Section titled “XIAO ePaper DIY Kit EE03”| XIAO ePaper DIY Kit EE03 |
|---|
 |

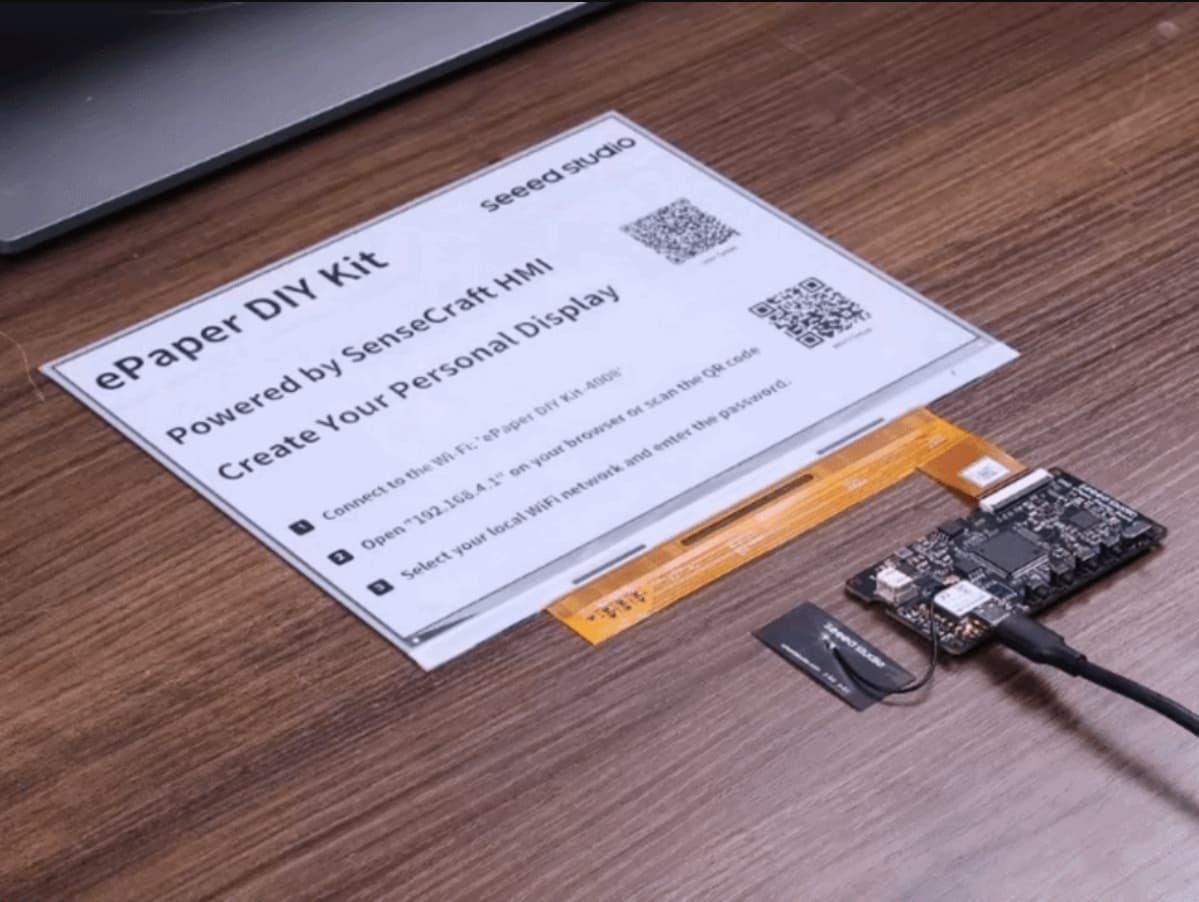

这款 ePaper 驱动板 EE03 采用 XIAO ESP32-S3 Plus，支持 10.3 英寸高刷新 ePaper 显示屏。它配备 JST 2.0 mm 电池接口和电源开关、板载充电 IC，并带有 1 个复位按键和 3 个用户按键。非常适合数码相框和信息看板等低功耗 ePaper 项目。
- 内置 XIAO ESP32-S3 Plus： 连接兼容的 ePaper 显示屏后即可使用。
- 专为 10.3 英寸单色 ePaper 显示屏设计： 适用于 10.3 英寸高速刷新 ePaper 显示屏，部署快速且运行稳定。
- 支持高速刷新： 集成 T-CON 时序控制，可实现精确高速驱动；板载 SHT40 可实时感知温度并进行波形补偿。
- 带开关的 BAT 接口： 方便连接电池，并支持电源管理和节能。
- 便捷用户按键： 配备 1 个复位按键和 3 个用户可编程按键，便于项目开发和功能定制。
XIAO ePaper DIY Kit EE04
Section titled “XIAO ePaper DIY Kit EE04”| XIAO ePaper DIY Kit EE04 |
|---|
 |

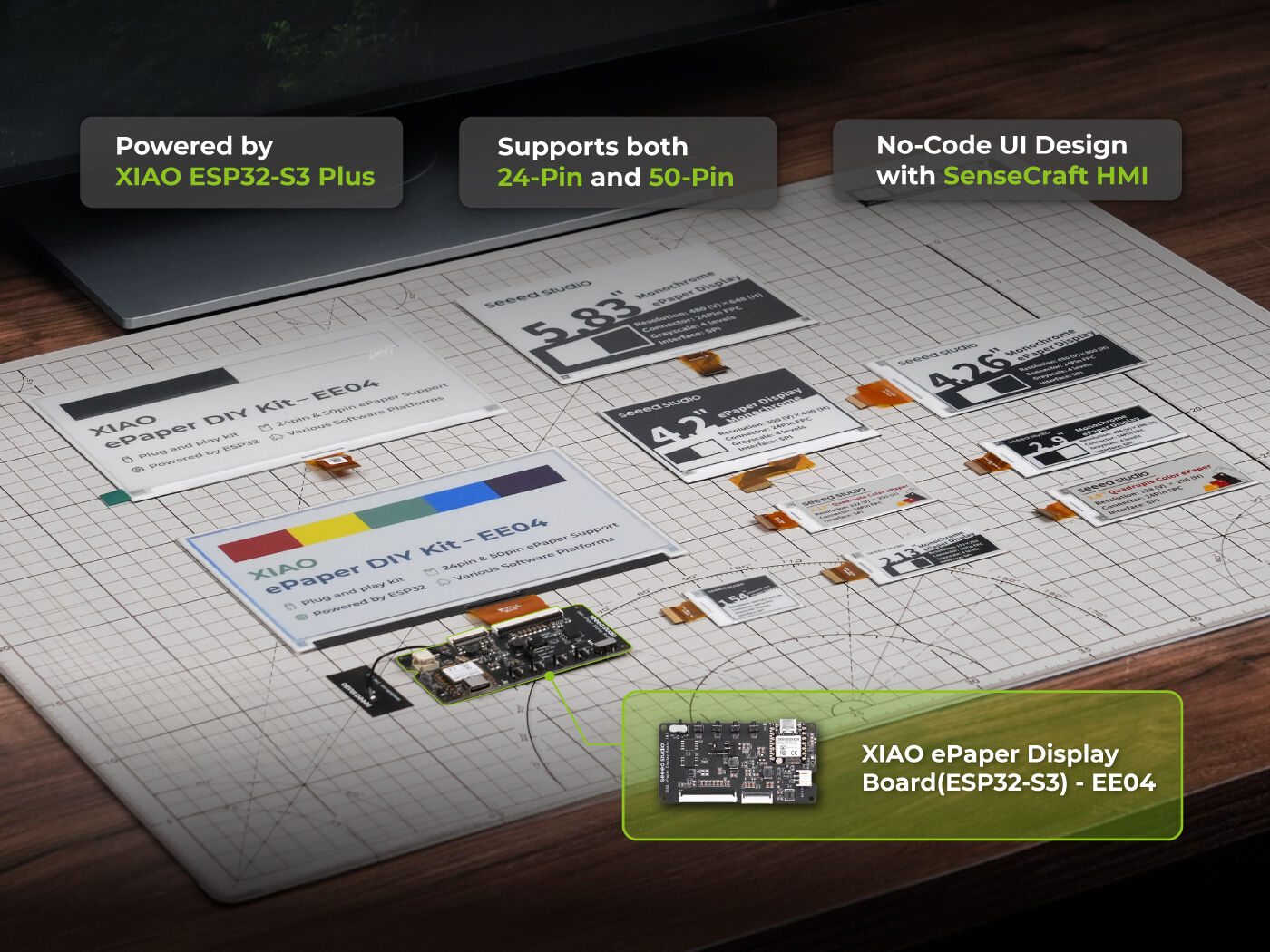

EE04 显示驱动板采用 XIAO ESP32-S3 Plus，支持 24-pin 和 50-pin 两类 ePaper 显示屏。它配备 JST 2.0 mm 电池接口和电源开关、板载充电 IC，并带有 1 个复位按键和 3 个用户按键。非常适合数字标牌、电子标签和便携式信息看板等低功耗 ePaper 项目。
- 采用 XIAO ESP32-S3 Plus： 连接兼容的 ePaper 显示屏后即可使用。
- 广泛的显示兼容性： 兼容多种 ePaper 屏幕，支持 24-pin 和 50-pin 接口，并可通过跳线帽轻松切换。
- 带开关的 BAT 接口： 方便连接电池，并支持高效电源管理和节能。
- 便捷用户按键： 配备 1 个复位按键和 3 个用户可编程按键，便于项目开发和功能扩展。
支持的 ePaper 屏幕
Section titled “支持的 ePaper 屏幕”| 尺寸 | 颜色模式 | 分辨率 |
|---|---|---|
| 1.54” | 单色 | 200×200 |
| 2.13” | 单色 / 彩色 | 250×122 |
| 2.9” | 单色 / 彩色 | 296×128 |
| 4.2” | 单色 | 400×300 |
| 4.26” | 单色 | 800×480 |
| 5.83” | 单色 | 648×480 |
| 7.3” | 彩色（Spectra 6） | 800×480 |
| 7.5” | 单色 | 800×480 |
XIAO ePaper DIY Kit EE05
Section titled “XIAO ePaper DIY Kit EE05”| XIAO ePaper DIY Kit EE05 |
|---|
 |

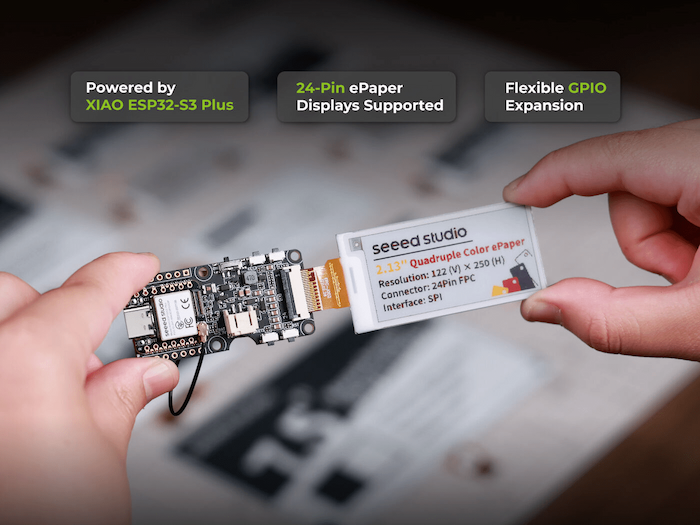

EE05 显示驱动板采用 XIAO ESP32-S3 Plus，支持多种 24-pin ePaper 显示屏，并可配合 SenseCraft HMI 进行无代码界面设计与下发。它配备扩展 IO、JST 电池接口和电源开关，非常适合低功耗智能显示应用。
- 采用 XIAO ESP32-S3 Plus： 连接兼容的 ePaper 显示屏后即可使用。
- 广泛的显示兼容性： 兼容多种 24-pin ePaper 显示屏，可满足不同项目需求。
- 扩展 IO 接口： 可连接温湿度等额外传感器，进一步扩展功能。
- 带开关的 BAT 接口： 方便连接电池，并支持高效电源管理和节能。
- 支持 SenseCraft HMI： 您可以借助 SenseCraft HMI 在无需编写代码的情况下完成设计、配置和下发。
支持的 ePaper 屏幕
Section titled “支持的 ePaper 屏幕”| 尺寸 | 颜色模式 | 分辨率 |
|---|---|---|
| 1.54” | 单色 | 200×200 |
| 2.13” | 单色 / 彩色 | 250×122 |
| 2.9” | 单色 / 彩色 | 296×128 |
| 4.2” | 单色 | 400×300 |
| 4.26” | 单色 | 800×480 |
| 5.83” | 单色 | 648×480 |
| 7.5” | 单色 | 800×480 |
TRMNL 7.5” (OG) DIY Kit
Section titled “TRMNL 7.5” (OG) DIY Kit”
TRMNL 7.5” (OG) DIY Kit 是一款开放硬件 ePaper 套件，配备 7.5 英寸单色显示屏。您可以在该套件上安装 SenseCraft HMI，作为默认 TRMNL 固件的无代码替代方案。
- TRMNL BYOD 兼容性：官方套件，可用于构建 TRMNL 7.5” OG 设备，支持 375+ 插件和 8 种无代码布局（例如 Calendar、Shopify、GitHub）
- 7.5” E-Ink 显示屏：800×480 单色显示，支持局部刷新（0.34s）和全屏刷新（3.5s）
- 节能设计：2000mAh 电池在深度休眠模式下（6 小时刷新一次）续航最长可达 3 个月
- 双生态支持：兼容 Home Assistant（通过 ESPHome）和 Arduino IDE，便于自定义开发
- 开源外壳资源：可在 Printables 和 Thingiverse 上获取，方便个性化定制
